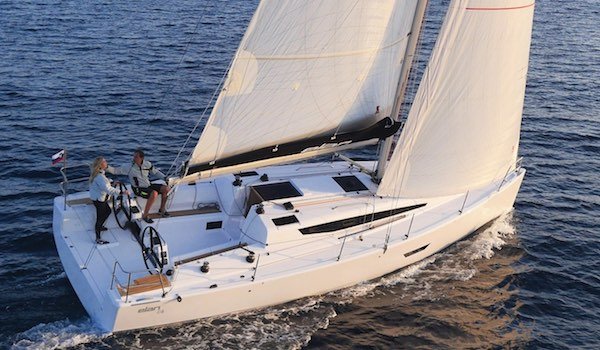

Elan E4

Monocasco 2014 10,60 m Diseñador: Rob Humphreys

Fotos

Subir foto

Ratios de Ingeniería

Crucero-regata Clasificación basada en ratios de ingeniería
Rendimiento
Rendimiento SA/D 22.07 Confort MCR 20.00 Seguridad CSF 2.046 Lastre BR 0.270
Óptimo
Media
Bajo
Ratios de ingeniería
SA/D 22,07 Mucha vela
Sail Area / Displacement

Mide el potencial de velocidad del velero. Cuanto mayor, más rápido pero menos estable.

SA / (Desp / 64)^(2/3)
≥ 20: Mucha vela · 18–20: Bastante vela 14–18: Vela moderada < 14: Poca vela
MCR (confort) 20,00 Confortable
Índice de confort (Ted Brewer)

Predice el confort en el mar. Mayor = menos movimiento, más cómodo en olas.

Desp / (0.65 × (0.7×LWL + 0.3×LOA) × Manga^1.33)
> 30: Muy confortable 20–30: Confortable < 20: Deportivo / incómodo
CSF (estabilidad) 2,05 Límite
Índice de estabilidad (SNAME)

Criterio de cribado de la resistencia al vuelco (menor = mejor). Es solo un indicador: no certifica la aptitud oceánica.

Manga / (Desp / 64)^(1/3)
< 2.0: Pasa el criterio de cribado 2.0–2.1: Ligeramente por encima > 2.1: Más propenso al vuelco
% Lastre 27,0 % Ligero
Porcentaje de lastre

Proporción del peso total que es lastre. Mayor = más estabilidad y adrizamiento.

(Lastre / Desplazamiento) × 100
> 45%: Muy estable 35–45%: Normal < 35%: Ligero de lastre

¿Qué significa esto para el navegante?

Con un ratio Sail Area / Displacement de 22.07, el Elan E4 dispone de mucha vela en relación a su desplazamiento, lo que se traduce en buenas prestaciones con vientos flojos y aceleraciones rápidas. Exige algo más de atención del patrón: reacciona antes y conviene rizar pronto.

El Comfort Ratio de 20 se sitúa en el rango confortable para la mayoría de condiciones costeras. Es un movimiento aceptable sin llegar a los valores de un crucero pesado puro.

El Capsize de 2.046 queda ligeramente por encima del umbral de 2,0. Es un valor habitual en cruceros costeros; para cruces oceánicos largos conviene valorarlo junto con el resto del diseño, la meteorología y la experiencia.

Con un 27% de lastre, el Elan E4 apuesta por una fórmula más ligera. Gana en velocidad y aceleración, pero necesita rizar antes cuando el viento fresca.

Esta interpretación se calcula automáticamente a partir de los ratios publicados. Como siempre en náutica, la realidad depende también del estado del barco, trimado, velamen y meteo.

Diagrama Polar ORC

Velocidades reales del barco según angulo y viento (ORC Club 2026)

Casco (ORC)

LOA 10,60 m
Manga 3,54 m
Calado 2,15 m
Desplazamiento 5.700 kg
DLR 5,32
Sup. mojada 26,1 m²
Estabilidad 121,1
Momento adrizante 131,3 kg·m

Velamen (ORC)

Mayor 35,3 m²
Génova 30,7 m²
Spi simétrico 126,6 m²
Spi asimétrico 126,6 m²
Foques 5
Spinnakers 4

Aparejo (ORC)

Palo Aluminum
Crucetas 2
Enrollador mayor No
Backstay Adjustable

Propulsión (ORC)

Hélice Folding 3 blades
Instalación Strut
TWA / TWS 4 kt 6 kt 8 kt 10 kt 12 kt 14 kt 16 kt 20 kt 24 kt
Ángulo ceñida 46,8 44,2 41,9 40,4 39,2 38,5 38,1 38,1 38,8
VMG ceñida 2,3 3,3 4,0 4,6 5,0 5,2 5,3 5,4 5,3
52° 3,6 5,0 6,0 6,7 7,1 7,3 7,5 7,6 7,6
60° 3,9 5,3 6,3 6,9 7,3 7,5 7,7 7,8 7,8
75° 4,1 5,5 6,5 7,1 7,5 7,7 8,0 8,3 8,4
90° 4,1 5,8 6,9 7,4 7,7 7,9 8,1 8,6 8,9
110° 4,2 6,0 7,1 7,7 8,2 8,6 8,8 9,3 9,7
120° 4,1 5,8 7,0 7,7 8,2 8,7 9,1 9,8 10,5
135° 3,6 5,2 6,5 7,3 7,9 8,4 8,9 10,2 12,2
150° 3,0 4,4 5,5 6,5 7,3 7,8 8,2 9,0 10,6
VMG empopada 2,6 3,8 4,8 5,7 6,3 6,8 7,2 7,9 9,2
Ángulo trasluchada 139,2 143,2 147,4 147,7 152,0 155,6 159,1 157,3 141,7

Especificaciones

Los valores ORC medidos en seco pueden diferir de esta ficha (ver sección Diagrama Polar ORC).

Eslora
10,60
m
Manga
3,50
m
Calado
2,15
m
Desplazamiento
5.132
kg
Lastre
1.385
kg
Superficie vélica
64,57
m²
Potencia
30
CV
Combustible
75
L
Agua
185
L
Dimensiones
Eslora
10,60 m
Eslora en flotación
10,10 m
Manga
3,50 m
Calado
2,15 m
Desplazamiento
5.132 kg
Lastre
1.385 kg
Construcción
Material casco
Fibra de vidrio
Diseñador
Rob Humphreys
Aparejo
Tipo de aparejo
Sloop fraccionado
Superficie vélica
64,57 m²
Motor
Potencia
30 CV

Motor de catálogo: cada barco puede llevar otro distinto (según el año, una opción de fábrica o una remotorización). Compruébalo en su documentación.

Tanques
Combustible
75 L
Agua
185 L

Elan E4

Cuando Elan presentó el E4 en 2014, apostó por un diseño de Rob Humphreys que priorizaba la respuesta al timón en condiciones suaves, algo raro entre cruceros de 10.6 metros. La relación vela-desplazamiento habla claro: con 64 metros cuadrados de tela para poco más de cinco toneladas, encara vientos de menos de 12 nudos con ganas, y el aparejo fraccional ayuda a ajustar rápido cuando el catavientos empieza a bailar.

La manga estrecha, 3.50 metros, y el calado de 2.15 metros no buscan comodidad en travesías oceánicas, sino maniobrabilidad en puertos del Adriático o el Egeo, donde el barco se desenvuelve con soltura. El lastre, un 27%, da cierta verticalidad, pero en mar cruzada y con rachas, el casco transmite cierta inestabilidad que exige ajustar velas antes de que el compás empiece a galopar.

Es un velero para quien prioriza salir a navegar con flojito antes que cargar agua dulce para tres semanas. Su punto fuerte: la inmediatez. Su advertencia: no es un fondo de armario, es un traje de regata con camas.

Preguntas frecuentes sobre el Elan E4

¿Cuál es la eslora del Elan E4?
El Elan E4 tiene 10,60 metros de eslora total, 3,50 m de manga, 2,15 m de calado.
¿Cuánto pesa el Elan E4?
El Elan E4 desplaza 5.132 kg, de los que 1.385 kg son lastre (27%).
¿De qué año es el Elan E4?
El Elan E4 se produjo a partir de 2014.
¿Qué motor monta el Elan E4?
El Elan E4 monta un motor de 30 CV con un depósito de 75 litros de combustible.
¿Quién es el arquitecto naval del Elan E4?
El Elan E4 fue diseñado por Rob Humphreys.
¿Es apto para travesía oceánica el Elan E4?
Con matices. Su Capsize Screening Factor de 2.046 queda ligeramente por encima del umbral de 2,0 del criterio de cribado. Es un barco válido para navegación costera y travesías cortas, pero para cruces oceánicos conviene valorar condiciones meteorológicas y experiencia de la tripulación.
¿Qué tipo de barco es el Elan E4?
El Elan E4 es un velero tipo monocasco del astillero Elan.
¿Dónde puedo ver más barcos como el Elan E4?
En MundoBarco tenemos fichas técnicas de veleros con sus medidas, ratios calculados y fotos. Explora el catálogo de Elan o usa el buscador para filtrar por eslora, diseñador o categoría.
