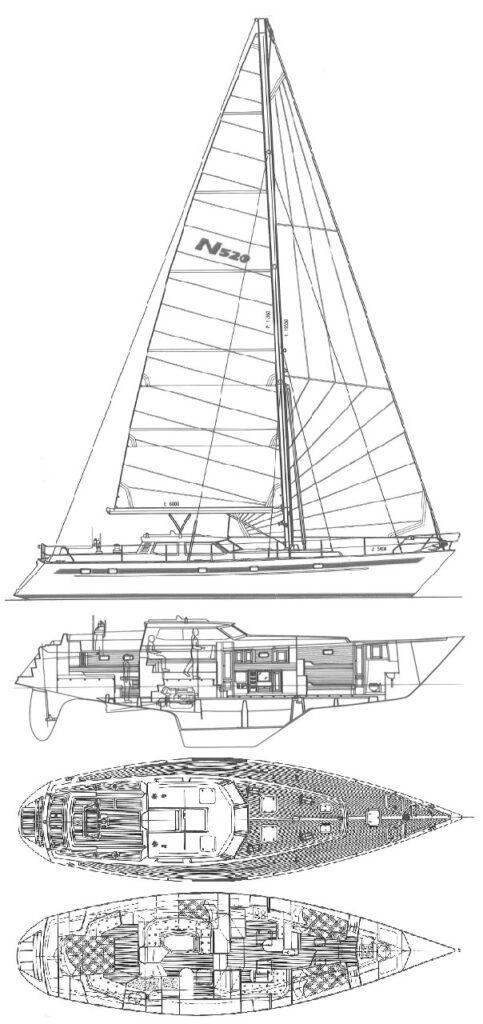

Najad 520 DS

Monocasco 1995–2001 15,80 m Diseñador: Carl Beyer

Fotos

Subir foto

Ratios de Ingeniería

Blue Water Clasificación basada en ratios de ingeniería
Rendimiento
Rendimiento SA/D 8.32 Confort MCR 39.34 Seguridad CSF 1.710 Lastre BR 0.340
Óptimo
Media
Bajo
Ratios de ingeniería
SA/D 8,32 Poca vela
Sail Area / Displacement

Mide el potencial de velocidad del velero. Cuanto mayor, más rápido pero menos estable.

SA / (Desp / 64)^(2/3)
≥ 20: Mucha vela · 18–20: Bastante vela 14–18: Vela moderada < 14: Poca vela
D/L 224,10 Medio
Displacement / Length

Indica lo ligero o pesado que es el barco en relación a su eslora. Menor = más ligero.

Desp (toneladas largas, lb/2240) / (0,01 × LWL en pies)³
< 200: Ligero / deportivo 200–325: Medio > 325: Pesado / crucero oceánico
MCR (confort) 39,34 Muy confortable
Índice de confort (Ted Brewer)

Predice el confort en el mar. Mayor = menos movimiento, más cómodo en olas.

Desp / (0.65 × (0.7×LWL + 0.3×LOA) × Manga^1.33)
> 30: Muy confortable 20–30: Confortable < 20: Deportivo / incómodo
CSF (estabilidad) 1,71 Bajo
Índice de estabilidad (SNAME)

Criterio de cribado de la resistencia al vuelco (menor = mejor). Es solo un indicador: no certifica la aptitud oceánica.

Manga / (Desp / 64)^(1/3)
< 2.0: Pasa el criterio de cribado 2.0–2.1: Ligeramente por encima > 2.1: Más propenso al vuelco
% Lastre 34,0 % Ligero
Porcentaje de lastre

Proporción del peso total que es lastre. Mayor = más estabilidad y adrizamiento.

(Lastre / Desplazamiento) × 100
> 45%: Muy estable 35–45%: Normal < 35%: Ligero de lastre
Vel. teórica 8,93 kn Rápido
Velocidad teórica de casco

Velocidad máxima teórica antes de que la resistencia por olas aumente exponencialmente.

1.34 × √LWL(ft)
> 7 kn: Rápido 6–7 kn: Medio < 6 kn: Lento

¿Qué significa esto para el navegante?

Con un SA/D de 8.32 el Najad 520 DS lleva poca vela para su peso. Necesita viento medio (>12 nudos) para rendir, pero a cambio ofrece una navegación muy sosegada y predecible, apta para tripulaciones poco experimentadas.

El D/L de 224.1 indica un desplazamiento medio, la filosofía más habitual en cruceros modernos. Equilibra velocidad y comodidad de marcha, sin extremos en ninguna dirección.

Su Motion Comfort Ratio de 39.34 es muy elevado: el movimiento del barco en mar formada es pausado y predecible, lo que reduce el mareo y la fatiga de la tripulación en travesías prolongadas.

El Capsize Screening Factor de 1.71 está muy por debajo del umbral de 2,0 del criterio de cribado: indica buena resistencia al vuelco por olas rompientes (es un indicador, no una certificación de aptitud oceánica).

Con un 34% de lastre, el Najad 520 DS apuesta por una fórmula más ligera. Gana en velocidad y aceleración, pero necesita rizar antes cuando el viento fresca.

Su velocidad teórica de casco de 8.93 nudos es considerable: permite trazar planes de navegación con medias altas y reduce tiempos en travesías largas.

Esta interpretación se calcula automáticamente a partir de los ratios publicados. Como siempre en náutica, la realidad depende también del estado del barco, trimado, velamen y meteo.

Especificaciones

Eslora
15,80
m
Manga
4,60
m
Calado
2,20
m
Desplazamiento
20.000
kg
Lastre
6.800
kg
Superficie vélica
60,02
m²
Potencia
135
CV
Combustible
689
L
Agua
999
L
Dimensiones
Eslora
15,80 m
Eslora en flotación
13,55 m
Manga
4,60 m
Calado
2,20 m
Desplazamiento
20.000 kg
Lastre
6.800 kg
Construcción
Material casco
Fibra de vidrio
Tipo de quilla
Aleta con timón en skeg
Diseñador
Carl Beyer
Aparejo
Tipo de aparejo
Sloop a tope de palo
Superficie vélica
60,02 m²
Motor
Modelo motor
4LH-HTE
Potencia
135 CV
Tipo motor
Diésel

Motor de catálogo: cada barco puede llevar otro distinto (según el año, una opción de fábrica o una remotorización). Compruébalo en su documentación.

Tanques
Combustible
689 L
Agua
999 L

Najad 520 DS

El Najad 520 DS es un velero monocasco de fibra de vidrio diseñado por Carl Beyer entre 1995 y 2001, con aparejo de sloop a tope de palo. Sus dimensiones de 15,80 metros de eslora y 4,60 metros de manga definen una habitabilidad amplia y espaciosa para la vida a bordo. El calado de 2,20 metros es un factor determinante en la aproximación a zonas de fondeo poco profundas. Este modelo equipa un motor Yanmar 4LH-HTE y dispone de una capacidad de 689 litros de combustible y 999 litros de agua, asegurando una autonomía considerable. Su configuración técnica incluye una quilla de tipo fin con el timón protegido por un skeg.

En cuanto a su comportamiento dinámico, el ratio de desplazamiento-eslora de 224,1 sitúa a esta embarcación en un peso medio. Con un ratio de confort de 39,34, el barco ofrece una navegación confortable ante condiciones de mar agitada. Su índice de estabilidad frente al volcado de 1,71, al ser inferior a 2, lo clasifica como apto para la navegación en alta mar. No obstante, su ratio SA/D de 8,32 indica que es una unidad poco vélica. El diseño alcanza una velocidad de casco de 8,93 nudos, manteniendo una relación de lastre de 0,340 sobre un desplazamiento de 20.000 kilogramos.

Preguntas frecuentes sobre el Najad 520 DS

Dimensiones del Najad 520 DS
El Najad 520 DS tiene 15,80 metros de eslora total, 4,60 m de manga, 2,20 m de calado.
¿Cuál es el desplazamiento del Najad 520 DS?
El Najad 520 DS desplaza 20.000 kg, de los que 6.800 kg son lastre (34%).
¿Cuándo se fabricó el Najad 520 DS?
El Najad 520 DS se produjo entre 1995 y 2001.
¿Cuántos caballos tiene el Najad 520 DS?
El Najad 520 DS monta un motor de 135 CV con un depósito de 689 litros de combustible.
¿Quién diseñó el Najad 520 DS?
El Najad 520 DS fue diseñado por Carl Beyer.
¿Es apto para travesía oceánica el Najad 520 DS?
Pasa el primer filtro. Con un Capsize Screening Factor de 1.71 y 15.8 m de eslora, el Najad 520 DS cumple el criterio de cribado habitual para navegación oceánica (aunque no sustituye a un análisis completo de estabilidad). La cifra por debajo de 2,0 indica buena resistencia al vuelco, y la eslora por encima de 10 m da margen frente a estados de mar formados.
¿Qué tipo de barco es el Najad 520 DS?
El Najad 520 DS es un velero tipo monocasco del astillero Najad.
