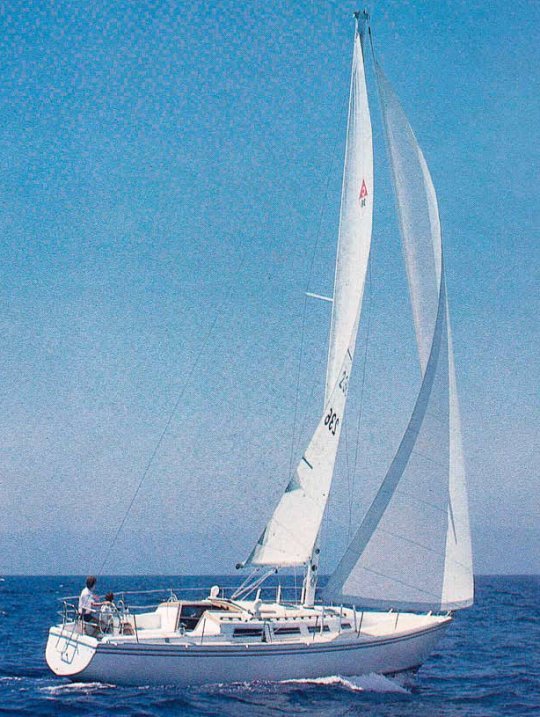

Catalina 36

Monocasco 1982 11,07 m Diseñador: Frank W. Butler

Fotos

Subir foto

Ratios de Ingeniería

Crucero costero Clasificación basada en ratios de ingeniería
Rendimiento
Rendimiento SA/D 15.38 Confort MCR 23.83 Seguridad CSF 2.001 Lastre BR 0.445
Óptimo
Media
Bajo
Ratios de ingeniería
SA/D 15,38 Vela moderada
Sail Area / Displacement

Mide el potencial de velocidad del velero. Cuanto mayor, más rápido pero menos estable.

SA / (Desp / 64)^(2/3)
≥ 20: Mucha vela · 18–20: Bastante vela 14–18: Vela moderada < 14: Poca vela
MCR (confort) 23,83 Confortable
Índice de confort (Ted Brewer)

Predice el confort en el mar. Mayor = menos movimiento, más cómodo en olas.

Desp / (0.65 × (0.7×LWL + 0.3×LOA) × Manga^1.33)
> 30: Muy confortable 20–30: Confortable < 20: Deportivo / incómodo
CSF (estabilidad) 2,00 Límite
Índice de estabilidad (SNAME)

Criterio de cribado de la resistencia al vuelco (menor = mejor). Es solo un indicador: no certifica la aptitud oceánica.

Manga / (Desp / 64)^(1/3)
< 2.0: Pasa el criterio de cribado 2.0–2.1: Ligeramente por encima > 2.1: Más propenso al vuelco
% Lastre 44,5 % Normal
Porcentaje de lastre

Proporción del peso total que es lastre. Mayor = más estabilidad y adrizamiento.

(Lastre / Desplazamiento) × 100
> 45%: Muy estable 35–45%: Normal < 35%: Ligero de lastre

¿Qué significa esto para el navegante?

El ratio SA/D de 15.38 indica una superficie vélica moderada. Prioriza comodidad y previsibilidad sobre velocidad: con vientos por debajo de 10 nudos conviene motorizar, pero a partir de ahí rinde con estabilidad.

El Comfort Ratio de 23.83 se sitúa en el rango confortable para la mayoría de condiciones costeras. Es un movimiento aceptable sin llegar a los valores de un crucero pesado puro.

El Capsize de 2.001 queda ligeramente por encima del umbral de 2,0. Es un valor habitual en cruceros costeros; para cruces oceánicos largos conviene valorarlo junto con el resto del diseño, la meteorología y la experiencia.

Su 45% de lastre está dentro del rango habitual en cruceros modernos. Ofrece una estabilidad razonable sin penalizar en exceso el peso total del barco.

Esta interpretación se calcula automáticamente a partir de los ratios publicados. Como siempre en náutica, la realidad depende también del estado del barco, trimado, velamen y meteo.

Diagrama Polar ORC

Velocidades reales del barco según angulo y viento (ORC Club 2026) GPH: 6,0

Casco (ORC)

LOA 10,94 m
Manga 3,60 m
Calado 1,71 m
Desplazamiento 7.548 kg
DLR 8,77
Sup. mojada 27,4 m²
Estabilidad 129,1
Momento adrizante 170,0 kg·m

Velamen (ORC)

Mayor 30,0 m²
Génova 42,4 m²
Spi simétrico 98,4 m²
Spi asimétrico 98,4 m²
Foques 5
Spinnakers 4

Aparejo (ORC)

Palo Aluminum
Crucetas 1
Enrollador mayor No
Backstay Adjustable

Propulsión (ORC)

Hélice Feathering 3 blades
Instalación Shaft exposed
TWA / TWS 4 kt 6 kt 8 kt 10 kt 12 kt 14 kt 16 kt 20 kt 24 kt
Ángulo ceñida 48,2 45,2 43,0 41,9 41,4 41,3 40,8 41,0 42,1
VMG ceñida 2,2 3,1 3,7 4,2 4,5 4,7 4,8 4,8 4,7
52° 3,4 4,8 5,7 6,3 6,6 6,8 7,0 7,0 7,0
60° 3,8 5,1 5,9 6,5 6,8 7,0 7,2 7,2 7,3
75° 4,0 5,3 6,1 6,7 7,0 7,2 7,4 7,6 7,7
90° 3,9 5,3 6,3 6,9 7,2 7,5 7,7 7,9 8,1
110° 3,8 5,4 6,4 7,1 7,4 7,7 8,0 8,5 8,8
120° 3,7 5,2 6,3 7,0 7,4 7,7 8,1 8,7 9,1
135° 3,3 4,7 5,8 6,6 7,2 7,5 7,8 8,5 9,2
150° 2,7 4,0 5,0 5,9 6,6 7,1 7,4 7,9 8,5
VMG empopada 2,4 3,5 4,4 5,1 5,7 6,2 6,6 7,1 7,6
Ángulo trasluchada 140,2 144,7 147,8 148,3 151,0 155,6 160,1 175,7 175,9

Especificaciones

Los valores ORC medidos en seco pueden diferir de esta ficha (ver sección Diagrama Polar ORC).

Eslora
11,07
m
Manga
3,63
m
Calado
1,78
m
Desplazamiento
6.123
kg
Lastre
2.722
kg
Superficie vélica
50,63
m²
Combustible
95
L
Agua
273
L
Dimensiones
Eslora
11,07 m
Eslora en flotación
9,22 m
Manga
3,63 m
Calado
1,78 m
Desplazamiento
6.123 kg
Lastre
2.722 kg
Construcción
Material casco
Fibra de vidrio
Diseñador
Frank W. Butler
Aparejo
Tipo de aparejo
Sloop a tope de palo
Superficie vélica
50,63 m²
Motor
Tanques
Combustible
95 L
Agua
273 L

Catalina 36

El Catalina 36, diseñado por Frank W. Butler, es un velero monocasco de fibra de vidrio con aparejo de tipo mástil en tope. Sus 11,07 metros de eslora y 3,63 metros de manga definen un espacio interior con una habitabilidad generosa para su tamaño. Con un calado de 1,78 metros, el diseño permite un equilibrio entre la capacidad de maniobra y el acceso a zonas de fondeo de profundidad media. En cuanto a sus depósitos, cuenta con una capacidad de 95 litros para combustible y 273 litros para agua, dimensiones orientadas a la autonomía en navegación de crucero.

Respecto a su comportamiento dinámico, el ratio SA/D de 15,38 lo clasifica como un barco poco vélico. Su índice de confort de 23,83 indica un movimiento moderado ante el oleaje, mientras que el ratio de estabilidad frente al volcado es de 2,001, situándose ligeramente por encima del límite de 2 considerado para la navegación de alta mar. El desplazamiento total es de 6123 kg, con un lastre de 2722 kg que supone un ratio del 44,5 %, aportando estabilidad estructural al conjunto durante la navegación.

Preguntas frecuentes sobre el Catalina 36

¿Cuál es la eslora del Catalina 36?
El Catalina 36 tiene 11,07 metros de eslora total, 3,63 m de manga, 1,78 m de calado.
¿Cuánto pesa el Catalina 36?
El Catalina 36 desplaza 6.123 kg, de los que 2.722 kg son lastre (44%).
¿De qué año es el Catalina 36?
El Catalina 36 se produjo a partir de 1982.
¿Quién diseñó el Catalina 36?
El Catalina 36 fue diseñado por Frank W. Butler.
¿Es apto para travesía oceánica el Catalina 36?
Con matices. Su Capsize Screening Factor de 2.001 queda ligeramente por encima del umbral de 2,0 del criterio de cribado. Es un barco válido para navegación costera y travesías cortas, pero para cruces oceánicos conviene valorar condiciones meteorológicas y experiencia de la tripulación.
¿Qué tipo de barco es el Catalina 36?
El Catalina 36 es un velero tipo monocasco del astillero Catalina.
¿Dónde puedo ver más barcos como el Catalina 36?
En MundoBarco tenemos fichas técnicas de veleros con sus medidas, ratios calculados y fotos. Explora el catálogo de Catalina o usa el buscador para filtrar por eslora, diseñador o categoría.
