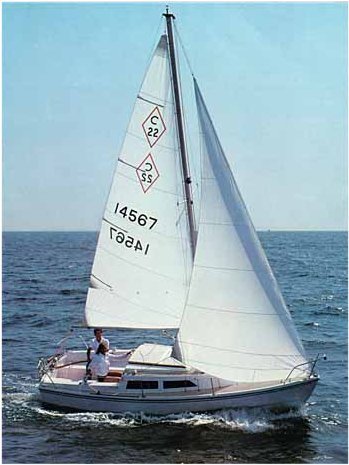

Catalina 22

Monocasco 1969 7,26 m Diseñador: Frank W. Butler

Fotos

Subir foto

Ratios de Ingeniería

Crucero costero Clasificación basada en ratios de ingeniería
Rendimiento
Rendimiento SA/D 19.75 Confort MCR 11.07 Seguridad CSF 2.343 Lastre BR 0.244
Óptimo
Media
Bajo
Ratios de ingeniería
SA/D 19,75 Bastante vela
Sail Area / Displacement

Mide el potencial de velocidad del velero. Cuanto mayor, más rápido pero menos estable.

SA / (Desp / 64)^(2/3)
≥ 20: Mucha vela · 18–20: Bastante vela 14–18: Vela moderada < 14: Poca vela
MCR (confort) 11,07 Deportivo
Índice de confort (Ted Brewer)

Predice el confort en el mar. Mayor = menos movimiento, más cómodo en olas.

Desp / (0.65 × (0.7×LWL + 0.3×LOA) × Manga^1.33)
> 30: Muy confortable 20–30: Confortable < 20: Deportivo / incómodo
CSF (estabilidad) 2,34 Precaución
Índice de estabilidad (SNAME)

Criterio de cribado de la resistencia al vuelco (menor = mejor). Es solo un indicador: no certifica la aptitud oceánica.

Manga / (Desp / 64)^(1/3)
< 2.0: Pasa el criterio de cribado 2.0–2.1: Ligeramente por encima > 2.1: Más propenso al vuelco
% Lastre 24,4 % Ligero
Porcentaje de lastre

Proporción del peso total que es lastre. Mayor = más estabilidad y adrizamiento.

(Lastre / Desplazamiento) × 100
> 45%: Muy estable 35–45%: Normal < 35%: Ligero de lastre

¿Qué significa esto para el navegante?

Su Sail Area / Displacement de 19.75 indica que el Catalina 22 lleva bastante vela para su peso. Navega bien con poco viento sin ser un puro deportivo, y mantiene un equilibrio razonable entre prestaciones y comodidad para travesías.

Con un Comfort Ratio de 11.07, el Catalina 22 tiene un movimiento más nervioso propio de barcos deportivos. En mar gruesa se notan los cabeceos, pero a cambio responde antes al viento y al timón.

Con un Capsize Screening Factor de 2.343, por encima del umbral de 2,0, el Catalina 22 está pensado para aguas costeras y protegidas. No es la elección típica para travesía oceánica larga.

Con un 24% de lastre, el Catalina 22 apuesta por una fórmula más ligera. Gana en velocidad y aceleración, pero necesita rizar antes cuando el viento fresca.

Esta interpretación se calcula automáticamente a partir de los ratios publicados. Como siempre en náutica, la realidad depende también del estado del barco, trimado, velamen y meteo.

Especificaciones

Eslora
7,26
m
Manga
2,34
m
Calado
1,52
m
Desplazamiento
1.021
kg
Lastre
249
kg
Superficie vélica
19,70
m²
Potencia
5
CV
Dimensiones
Eslora
7,26 m
Eslora en flotación
5,89 m
Manga
2,34 m
Calado
1,52 m
Desplazamiento
1.021 kg
Lastre
249 kg
Construcción
Material casco
Fibra de vidrio
Diseñador
Frank W. Butler
Aparejo
Tipo de aparejo
Sloop a tope de palo
Superficie vélica
19,70 m²
Motor
Potencia
5 CV

Motor de catálogo: cada barco puede llevar otro distinto (según el año, una opción de fábrica o una remotorización). Compruébalo en su documentación.

Tanques

Catalina 22

El Catalina 22 es un velero monocasco de 7,26 m de eslora y 2,34 m de manga, construido en fibra de vidrio con aparejo de sloop a tope de palo. Presenta un desplazamiento ligero de 1.021 kg y un calado de 1,52 m. Su superficie vélica de 19,70 m² genera una relación vela/desplazamiento de 19,8, lo que suele indicar un comportamiento equilibrado en navegación de crucero. El diseño incluye un lastre de 249 kg, lo que supone una relación lastre/desplazamiento del 24,4 %, y cuenta con una motorización de 5 CV.

En cuanto a sus coeficientes dinámicos, el índice de confort de Brewer se sitúa en 11,1, cifra que suele asociarse a barcos ligeros destinados a la navegación costera. Su índice de estabilidad ante el vuelco (capsize) es de 2,3, valor que generalmente sitúa a la embarcación en el ámbito de la navegación de costa. Con una eslora en flotación de 5,89 m, este modelo de Frank W. Butler ofrece una configuración técnica orientada a la agilidad en condiciones de viento moderado gracias a su moderada relación de peso y superficie de vela.

Preguntas frecuentes sobre el Catalina 22

Dimensiones del Catalina 22
El Catalina 22 tiene 7,26 metros de eslora total, 2,34 m de manga, 1,52 m de calado.
¿Cuánto pesa el Catalina 22?
El Catalina 22 desplaza 1.021 kg, de los que 249 kg son lastre (24%).
¿De qué año es el Catalina 22?
El Catalina 22 se produjo a partir de 1969.
¿Qué motor monta el Catalina 22?
El Catalina 22 monta un motor de 5 CV.
¿Quién es el arquitecto naval del Catalina 22?
El Catalina 22 fue diseñado por Frank W. Butler.
¿Es apto para travesía oceánica el Catalina 22?
No recomendado. El Catalina 22 tiene un Capsize Screening Factor de 2.343, por encima del umbral de 2,0 que se considera seguro para navegación de altura. Es un barco pensado para costa y aguas protegidas.
¿Qué tipo de barco es el Catalina 22?
El Catalina 22 es un velero tipo monocasco del astillero Catalina.
¿Dónde puedo ver más barcos como el Catalina 22?
En MundoBarco tenemos fichas técnicas de veleros con sus medidas, ratios calculados y fotos. Explora el catálogo de Catalina o usa el buscador para filtrar por eslora, diseñador o categoría.

Opiniones de propietarios

Aún no hay opiniones para este barco. ¡Sé el primero en compartir tu experiencia!

Escribir una opinión
Valoración general *

Las reviews se publican tras moderación.

PNB

¿Qué titulación necesitas para llevar un Catalina 22?

Con 7,26 m de eslora, como mínimo el Patrón de Navegación Básica (PNB): hasta 8 m y 5 millas de un puerto, marina o lugar de abrigo.
