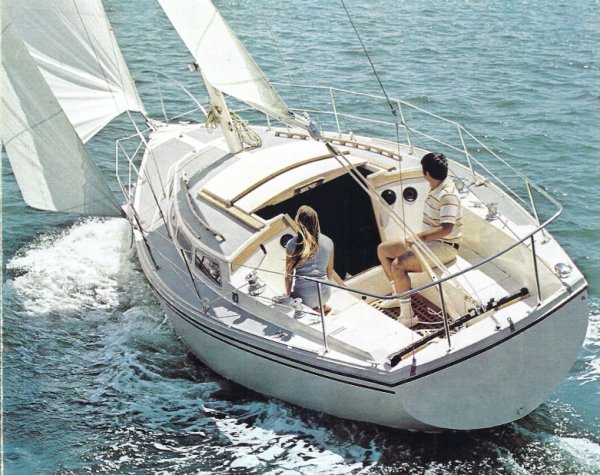

Catalina 30 (1976)

Monocasco 1976–2008 9,12 m Diseñador: Frank W. Butler

Fotos

Subir foto

Ratios de Ingeniería

Crucero costero Clasificación basada en ratios de ingeniería
Rendimiento
Rendimiento SA/D 15.17 Confort MCR 24.77 Seguridad CSF 1.997 Lastre BR 0.412
Óptimo
Media
Bajo
Ratios de ingeniería
SA/D 15,17 Vela moderada
Sail Area / Displacement

Mide el potencial de velocidad del velero. Cuanto mayor, más rápido pero menos estable.

SA / (Desp / 64)^(2/3)
≥ 20: Mucha vela · 18–20: Bastante vela 14–18: Vela moderada < 14: Poca vela
MCR (confort) 24,77 Confortable
Índice de confort (Ted Brewer)

Predice el confort en el mar. Mayor = menos movimiento, más cómodo en olas.

Desp / (0.65 × (0.7×LWL + 0.3×LOA) × Manga^1.33)
> 30: Muy confortable 20–30: Confortable < 20: Deportivo / incómodo
CSF (estabilidad) 2,00 Bajo
Índice de estabilidad (SNAME)

Criterio de cribado de la resistencia al vuelco (menor = mejor). Es solo un indicador: no certifica la aptitud oceánica.

Manga / (Desp / 64)^(1/3)
< 2.0: Pasa el criterio de cribado 2.0–2.1: Ligeramente por encima > 2.1: Más propenso al vuelco
% Lastre 41,2 % Normal
Porcentaje de lastre

Proporción del peso total que es lastre. Mayor = más estabilidad y adrizamiento.

(Lastre / Desplazamiento) × 100
> 45%: Muy estable 35–45%: Normal < 35%: Ligero de lastre

¿Qué significa esto para el navegante?

El ratio SA/D de 15.17 indica una superficie vélica moderada. Prioriza comodidad y previsibilidad sobre velocidad: con vientos por debajo de 10 nudos conviene motorizar, pero a partir de ahí rinde con estabilidad.

El Comfort Ratio de 24.77 se sitúa en el rango confortable para la mayoría de condiciones costeras. Es un movimiento aceptable sin llegar a los valores de un crucero pesado puro.

Su Capsize Screening Factor de 1.997 queda por debajo del umbral de 2,0 del criterio de cribado, lo que apunta a una resistencia al vuelco razonable; la aptitud para altura depende también del diseño, el equipo y la tripulación.

Su 41% de lastre está dentro del rango habitual en cruceros modernos. Ofrece una estabilidad razonable sin penalizar en exceso el peso total del barco.

Esta interpretación se calcula automáticamente a partir de los ratios publicados. Como siempre en náutica, la realidad depende también del estado del barco, trimado, velamen y meteo.

Diagrama Polar ORC

Velocidades reales del barco según angulo y viento (ORC Club 2026) GPH: 251,0

Casco (ORC)

LOA 8,94 m
Manga 3,24 m
Calado 1,62 m
Desplazamiento 5.004 kg
DLR 11,43
Sup. mojada 20,7 m²
Estabilidad 120,7

Velamen (ORC)

Mayor 22,1 m²
Génova 33,4 m²
Spi simétrico 60,3 m²
Spi asimétrico 5,0 m²
Foques 5
Spinnakers 4

Aparejo (ORC)

Palo Aluminum
Crucetas 1
Enrollador mayor No
Backstay Fixed

Propulsión (ORC)

Hélice Folding 2 blades
Instalación Shaft exposed
TWA / TWS 4 kt 6 kt 8 kt 10 kt 12 kt 14 kt 16 kt 20 kt 24 kt
Ángulo ceñida 46,6 43,7 42,1 41,2 40,2 40,1 40,0 40,5 41,8
VMG ceñida 2,1 3,0 3,5 4,0 4,2 4,4 4,4 4,4 4,3
52° 3,3 4,5 5,3 5,8 6,1 6,3 6,3 6,4 6,3
60° 3,6 4,8 5,5 6,0 6,3 6,4 6,5 6,6 6,6
75° 3,8 4,9 5,7 6,1 6,4 6,6 6,7 6,9 7,0
90° 3,7 4,8 5,6 6,2 6,5 6,7 6,8 7,1 7,4
110° 3,4 4,7 5,7 6,3 6,6 6,9 7,1 7,5 7,7
120° 3,3 4,6 5,5 6,2 6,5 6,8 7,1 7,7 8,0
135° 2,9 4,2 5,1 5,9 6,4 6,7 7,0 7,6 8,0
150° 2,4 3,6 4,6 5,4 6,0 6,4 6,7 7,3 7,8
VMG empopada 2,1 3,1 4,0 4,7 5,4 5,9 6,3 6,8 7,3
Ángulo trasluchada 144,4 148,5 152,8 156,8 162,1 167,5 176,3 178,6 178,1

Especificaciones

Los valores ORC medidos en seco pueden diferir de esta ficha (ver sección Diagrama Polar ORC).

Eslora
9,12
m
Manga
3,30
m
Calado
1,60
m
Desplazamiento
4.627
kg
Lastre
1.905
kg
Superficie vélica
41,43
m²
Combustible
79
L
Agua
163
L
Altura interior
1,91
m
Dimensiones
Eslora
9,12 m
Eslora en flotación
7,62 m
Manga
3,30 m
Calado
1,60 m
Desplazamiento
4.627 kg
Lastre
1.905 kg
Construcción
Material casco
Fibra de vidrio
Diseñador
Frank W. Butler
Aparejo
Tipo de aparejo
Sloop a tope de palo
Superficie vélica
41,43 m²
Motor
Tanques
Combustible
79 L
Agua
163 L
Alojamiento
Altura interior
1,91 m

Catalina 30

El Catalina 30 es un velero monocasco de 9,12 m de eslora y 3,30 m de manga, construido en fibra de vidrio con aparejo de sloop a tope de palo. Su diseño presenta un calado de 1,60 m y un desplazamiento de 4.627 kg. Con una superficie vélica de 41,43 m², la relación vela/desplazamiento se sitúa en 15,2, lo que suele indicar un comportamiento más bien tranquilo cuando el viento es escaso. En el interior, dispone de depósitos con capacidad para 163 l de agua y 79 l de combustible, dimensiones equilibradas para su eslora.

Técnicamente, destaca su relación lastre/desplazamiento del 41,2 %, lo que define a un barco duro que suele aguantar bien la vela. El índice de vuelco de 2,0 se sitúa en el límite que generalmente separa la aptitud para mar abierto de la navegación costera. Por su parte, el índice de confort de Brewer de 24,8 lo clasifica como un crucero costero en cuanto a su respuesta ante la ola. Estos coeficientes, sumados a una flotación de 7,62 m, configuran un crucero de dimensiones compactas con un reparto de pesos centrado en la estabilidad.

Preguntas frecuentes sobre el Catalina 30

¿Cuál es la eslora del Catalina 30?
El Catalina 30 tiene 9,12 metros de eslora total, 3,30 m de manga, 1,60 m de calado.
¿Cuál es el desplazamiento del Catalina 30?
El Catalina 30 desplaza 4.627 kg, de los que 1.905 kg son lastre (41%).
¿Cuándo se fabricó el Catalina 30?
El Catalina 30 se produjo entre 1976 y 2008.
¿Quién es el arquitecto naval del Catalina 30?
El Catalina 30 fue diseñado por Frank W. Butler.
¿Es apto para travesía oceánica el Catalina 30?
Pasa el criterio de cribado de vuelco (Capsize Screening Factor de 1.997, por debajo de 2,0), pero con 9.12 m de eslora es un barco pequeño para cruces oceánicos: la eslora limita el confort, la carga y la capacidad de aguantar mala mar. Es adecuado para costa y travesías cortas bien planificadas.
¿Qué tipo de barco es el Catalina 30?
El Catalina 30 es un velero tipo monocasco del astillero Catalina.
¿Dónde puedo ver más barcos como el Catalina 30?
En MundoBarco tenemos fichas técnicas de veleros con sus medidas, ratios calculados y fotos. Explora el catálogo de Catalina o usa el buscador para filtrar por eslora, diseñador o categoría.
